3 Доф Мотион Платформ
3 Доф Мотион Платформ је електромеханички интегрисани уређај заснован на три степена слободе (превод дуж Кс / И / З Акис или ротације око оси) . Прецизно управљање динамичким ефектима у стварним окружењима и широко се користи у области симулације и поља за симулацију и уједначене забавне поља:
- Брзо преливање
- Осигурање квалитета
- 24/7 Служба за кориснике
Представљање производа
Основна технологија
Висока економичност и поједностављени дизајн:
У поређењу са шест степени платформе слободе, три степена слободе система има мање зглобова вожње, компактне структуре, смањује трошкове хардвера за више од 50% и има ниже потешкоће у одржавању .
Усвајање модуларног механичког дизајна, који подржава брзу замену сензора, актуатора и других компоненти и прилагођавање различитим сценаријима оптерећења (као што је верификација опреме за испитивање дрона и опрема за постављање возила) .
Високо прецизни динамички одговор:
Интегрисани систем за повратне информације серво-петље, постизање ± 0. Тачност превођења 1 мм и ± 0,05 степен ротације, са одлагањем одговора мање од 10мс, састанка захтева за интеракцију у реалном времену.
Подржава више начина узбуђења као што су синус таласи и случајне вибрације, који покривају широк фреквенцијски опсег од 1Хз -200 Хз за тестирање .
Способност прилагођавања са сценаријом:
Може се повезати са ВР слушалицама, присиљавају уређаје за повратне информације и остале периферне уређаје за креирање окружења за урамбено тренирање (као што је симулација лета, динамична биоскопа) .
Компатибилан је са оптерећењима индустријске оцене (мање или једнако 300 кг), погодно за сценарије високог интензитета, као што су аутоматско испитивање огибљења и уклањање грешака у суспензији и дроно-интерактивно проширење: факултативни модули као што су АР наочаре и препознавање гесте, појачавају се по препознавању геста .
Спецификација производа
|
Степен начина слободе: |
К / и / з Акис превод или ротација око оси (ролна / нагибна / звачка комбинација) |
|
Максимално оптерећење: |
Електрични тип 200-300 кг (индустријска разред), електромагнетни тип мањи или једнак 100кг (прецизно тестирање) |
|
Опсег покрета: |
± 500 мм превод (појединачна осовина), ± 30 степени ротација |
|
Точност контроле: |
Превод ± 0,1 мм, ротација ± 0,05 степен, динамично одлагање одговора<10ms |
|
Режим погона: |
Серво мотор (висока прецизност), хидраулична (висока оптерећења), електромагнетна (високофлиначка микро вибрација) . |
Детаљи о производу
Примена:
Тренинг симулације: симулатор лета (ЕАСА сертификована платформа за обуку хеликоптера), симулатор за вожњу (обука за вожњу / брод) .
Индустријско тестирање: Дроне контрола лета, уклањање грешака, трајност суспензије возила, електронска опрема Тестирање анти вибрација .
Забавна опрема: 5Д динамичка кино, ВР Гаминг Платформ, у комбинацији са повратним информацијама за побољшање урањања .
Истраживачки експерименти: Динамичка анализа материјала (као што су тестирање умор метала), верификација робота кинематике .

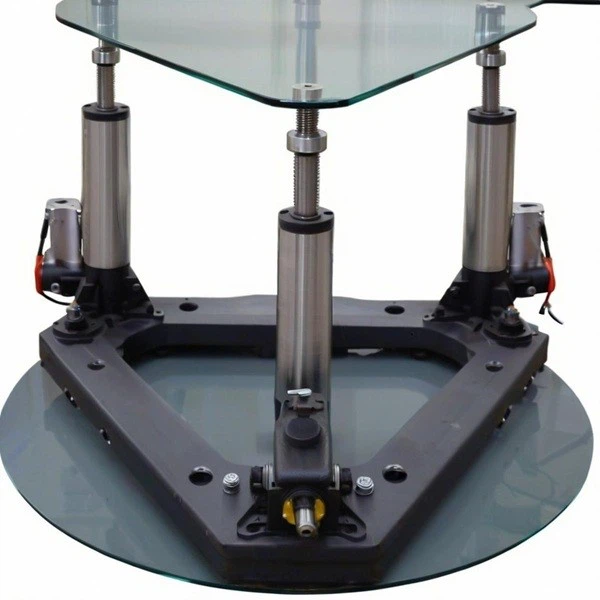

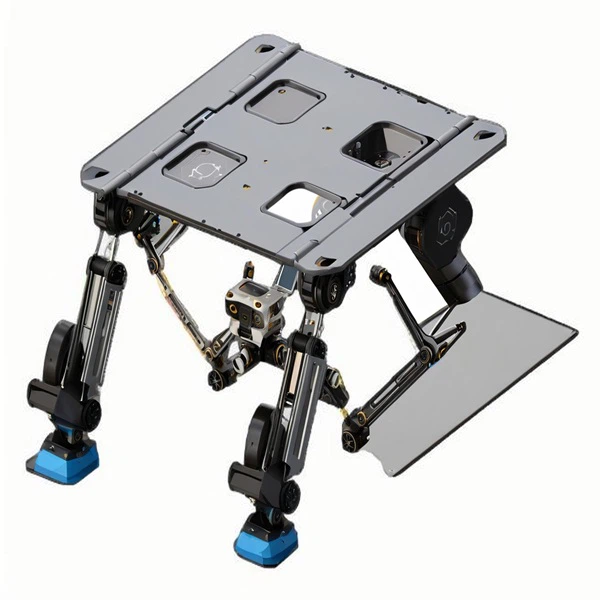

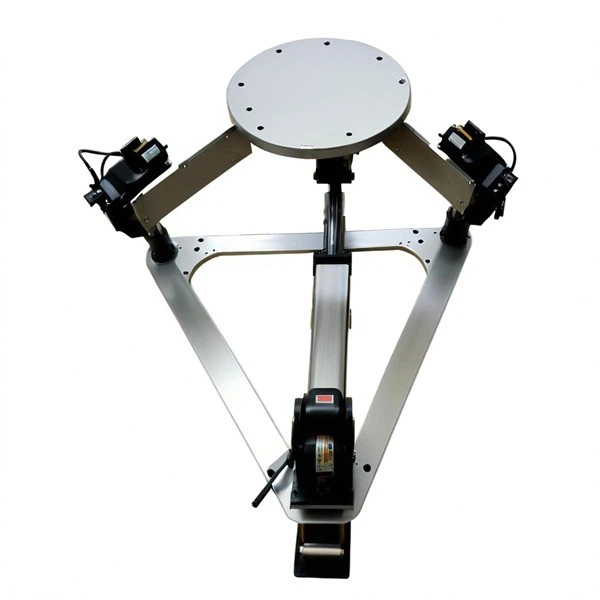

Фотографије 3 Доф Мотион Платформ
Паковање и достава
Паковање:од стране контејнера или као потребан купца .
Достава:достављајте главним портовима у вашој земљи .
Постављана питања
П: Које су основне разлике од 6ДОФ платформе?
О: Три степена платформе слободе само постиже јединствену врсту кретања превођења или ротације (као што је КСИЗ АКСИС транспорт), док шест степени слободе платформе подржава композитно кретање превођења и ротације, што је погодно за сложеније механичке симулације (као што је вишеструким механичким симулацијама (попут вишеструког механичког симулације (као што је вишеструко повезано вибрација ракете) .
П: Шта је трошкови одржавања?
О: Трошкови рада и одржавања електричног система је низак (потребна је само редовно подмазивање Водичке пруге), а хидраулички систем мора да одржава заптивање цевовода, али укупни трошак се смањује за више од 30% у поређењу са шест степени платформе слободе .
П: Могу ли да прилагодим посебну спортску путању?
О: Подршка програмирање прилагођених покретних стаза путем интерфејса МАТЛАБ / РОС, као што су симулирајуће колебање таласа или бубних кривина возила .
П: Требају ли нам специјализовани рачунарски уређаји?
О: Једнокреветна машина се може ослонити на индустријске рачунаре средњег опсега, док је више платформа колаборативно испитивање потребна дистрибуирана контролна чворова (као што је мулти дронована симулација формације) .
